【自用模型分享】第三版手持小型打磨机 DIY 方案
⚠️ 重要提示：本模型为个人自制分享，不保证使用效果，打印及操作需谨慎！
▌第三版概况
第三版手持打磨机以「极简实用」为设计目标，优化结构并聚焦核心功能，适合桌面级打磨场景。
- 电机配置：更换为 立华家筋膜枪无刷电机（5000 转 / 分钟），动力强劲；
- 供电简化：取消调速模块与内置电池，直接适配 12V B 款电池（需自备），接线更简洁；
- 配件通用：采用 角磨机连接杆（M10 螺纹），可兼容 10MM 螺纹打磨盘（⚠️ 严禁使用切割片！无防护装置，风险极高）。
▌历史版本对比
| 版本 | 核心配置 | 特点 |
|---|---|---|
| 第一版 | 2S无刷手持抛光打磨机 | 基础款，适合低负载抛光 |
| 第二版 | 2S手持无刷打磨机第二版 | 升级电机，适用中小打磨任务 |
| 第三版 | 立华 5000 转无刷电机，12VB款 电池直供 | 升级到3920电机，极简简配款 |
▌关键配件清单
电机选择

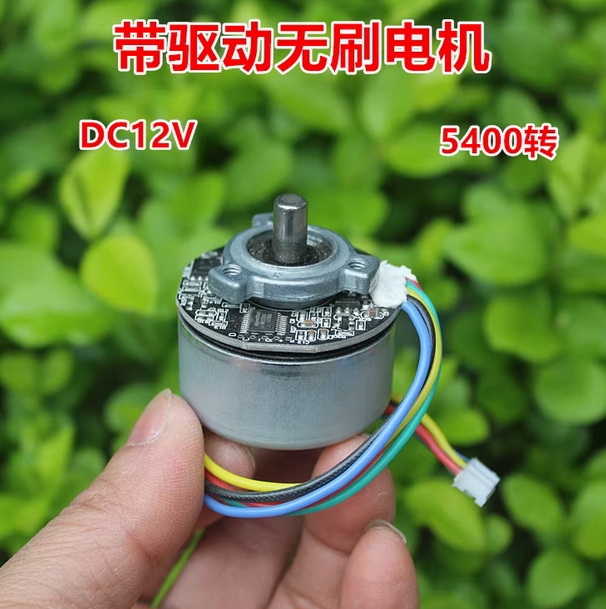

- 主力电机：立华电子筋膜枪无刷电机（5000 转 / 分钟），需注意：该电机可能已下架，仅作参考。接线的时候蓝线PWM和黑线一起接电池负极，电机红线接电池正极才能启动。

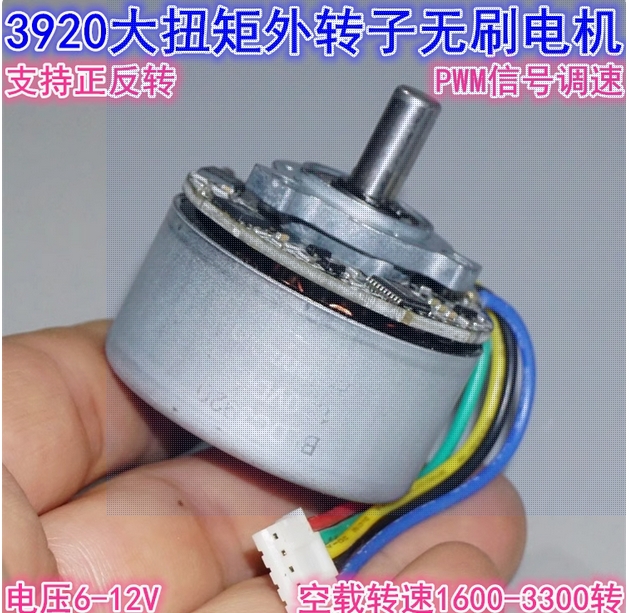

替代方案：进口杂物家长轴 3920 电机（转速略低，但实际使用体验更稳），需自行验证外壳螺丝孔位匹配度。因为这个模型本身使用这个电机但是第一次的外壳螺丝孔位匹配不好，手工改了后卖二手了。手头上没有多余的这个电机，所以用立华家的电机作为主电机了。用这个电机的话我没有验证空我误差，但是整体尺寸和轴是对的上的。
- 机械配件
- 固定螺丝：
- M4×10 内六脚螺丝（电机固定）；
- M2×14 自攻螺丝（电机前盖固定）；
- M2×8 自攻螺丝（其他部件固定）。
- 固定螺丝：
- 电气配件
- 开关：KCD11 船型开关，支持 12V 电路通断控制。

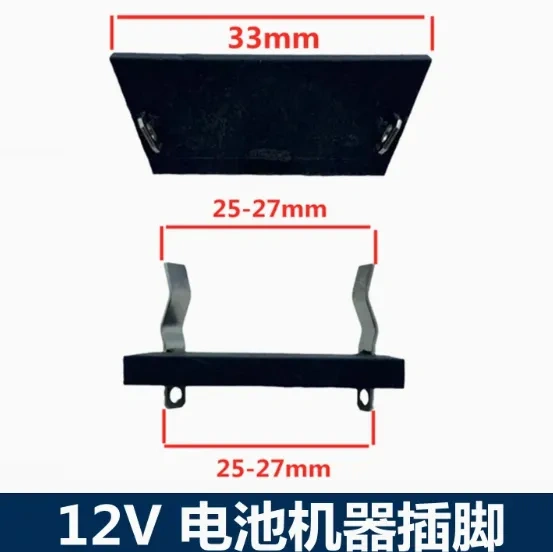

- 插件：12V电池插脚
▌使用注意事项
- 安全警示：
✖ 禁止安装切割片！无防护装置，高速旋转易引发危险；
✔ 仅限用于砂纸打磨、去毛刺等低风险桌面作业。 - 电池说明：需自备 12V B 款电池（不含充电器），建议选择高容量型号以延长使用时间。
- 兼容性提示：若使用替代电机（如 3920）外壳与电机固定螺纹可能存在误差，需提前测试孔位适配性，由于手头没有别的电机，所以没有测试过。
▌免责声明
本方案为个人经验分享，不构成商用建议。使用者需自行承担操作风险，建议佩戴护目镜、手套等防护装备。如需专业作业，请选择正规品牌工具。安全第一，不要使用切割片，小功率只适合打磨。
（注：文中提及的「立华电子」「进口杂物家」均为淘宝店铺简称，并无合作关系。）
